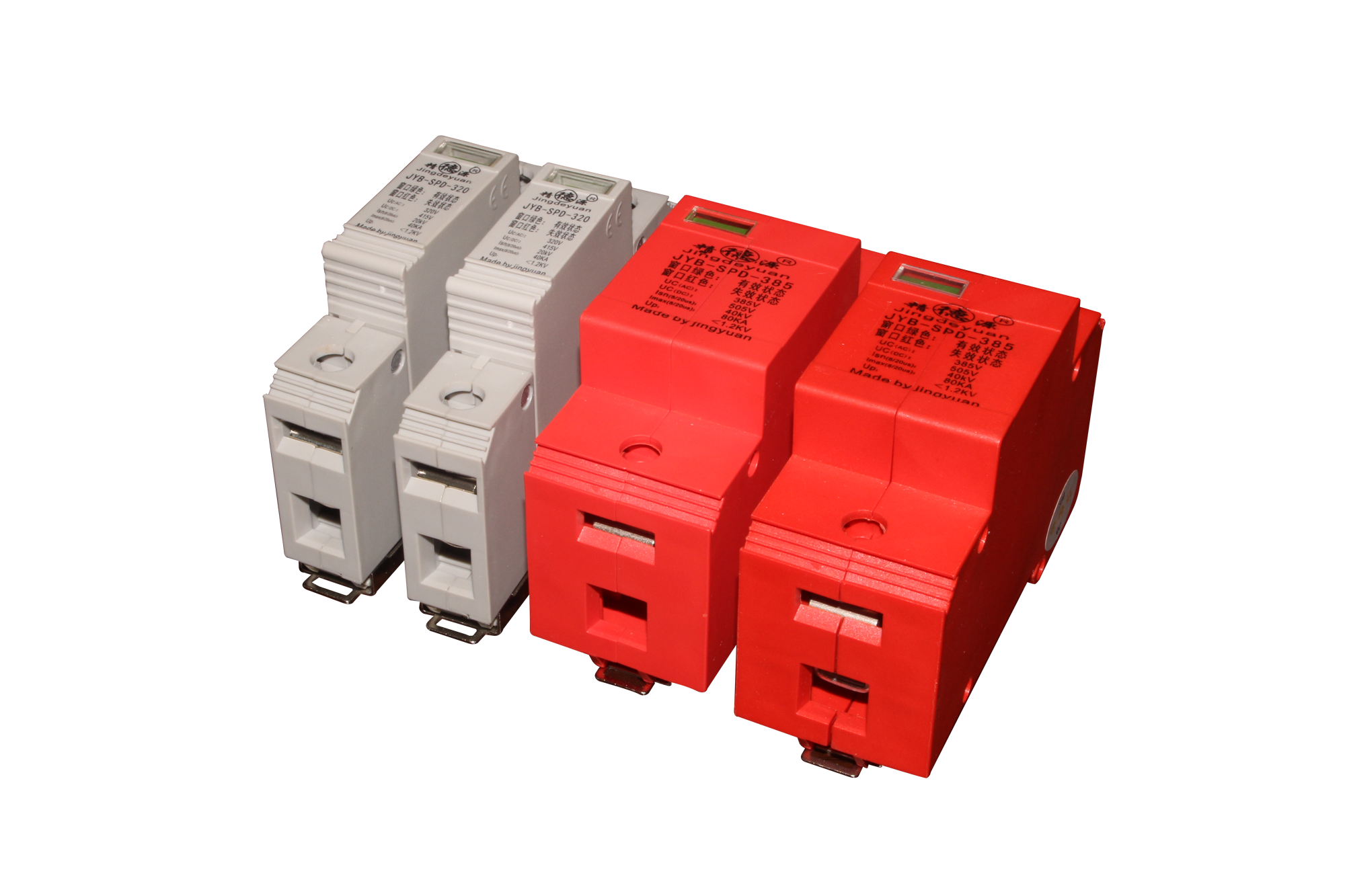

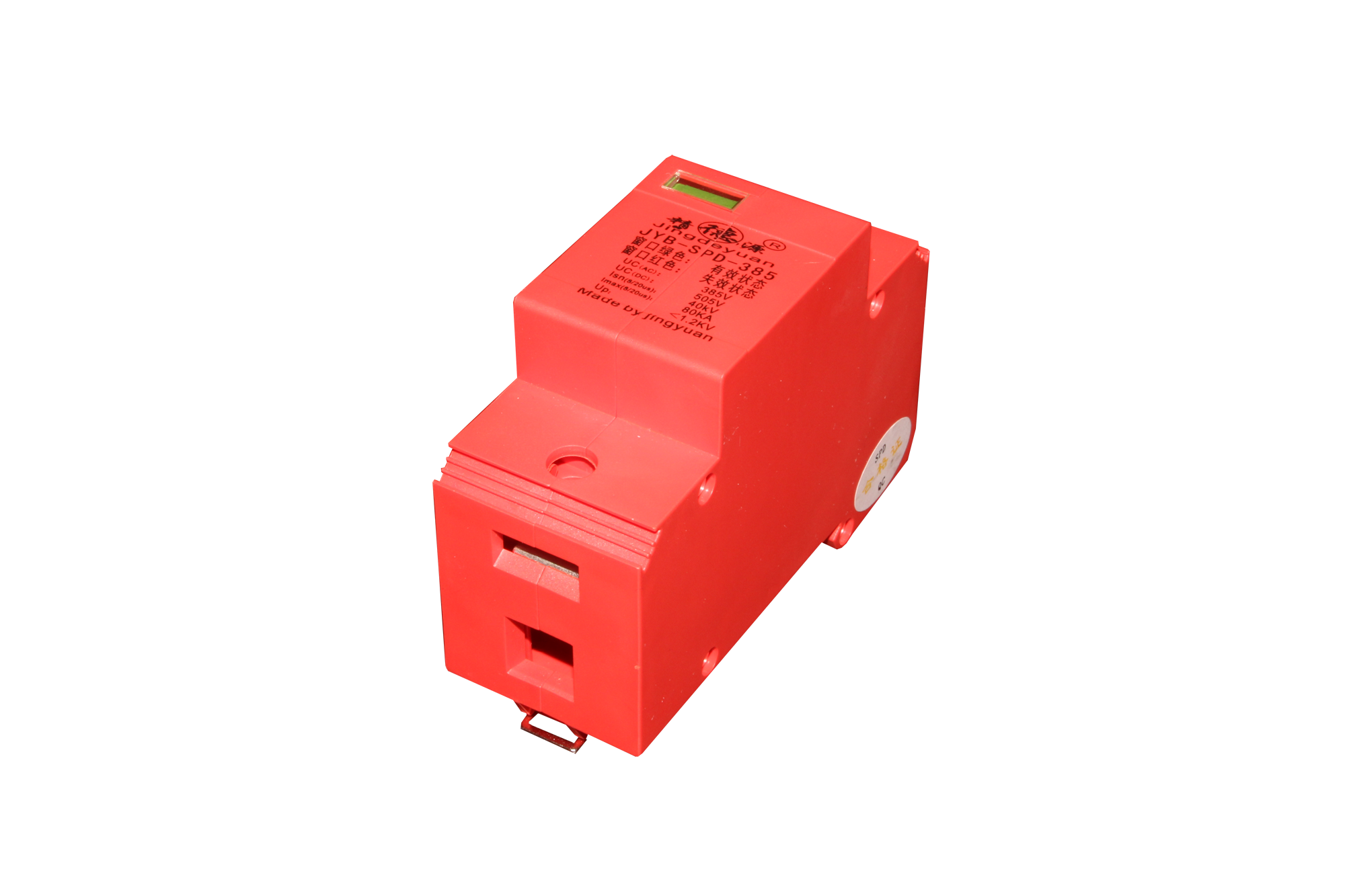

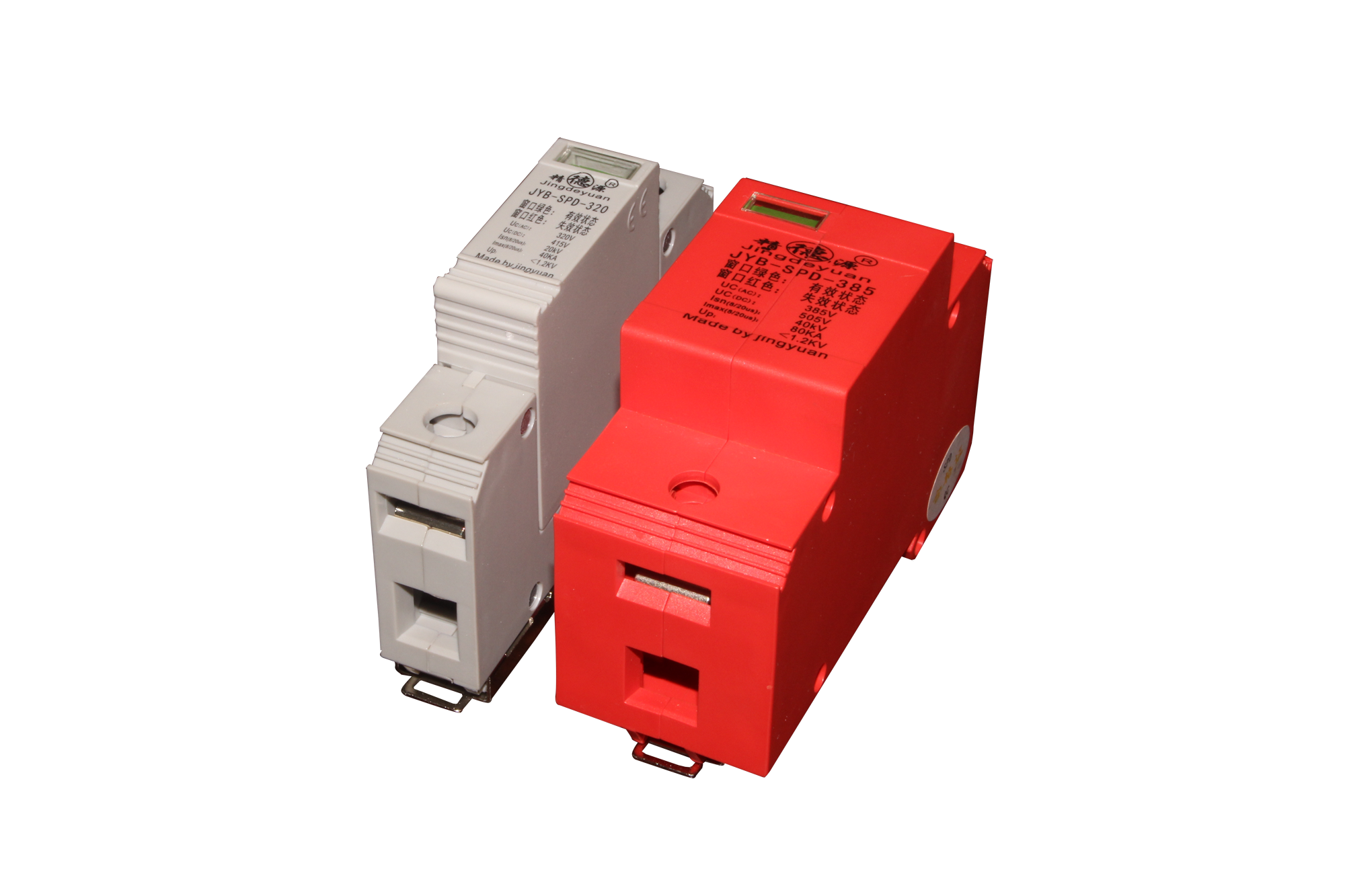

JYB防雷过电压保护器,主要用于电信、气象、铁路、交通、银行、民航、电力、电厂、计算机房等对环境要求高的场合,以防止电源系统产生的过电压对设备造成的损害。
电子手册下载：
精源电子手册KBZ.pdf 、精源电子手册2014.pdf
● 模数化结构设计，性能优良，安装尺寸与国际同类产品相兼容。
● 设计独特，在超负荷或失效后自行脱离，避免火灾发生。
● 芯体采用可抽出式结构，可在不停电情况下安全更换。
● 报警端口输出，方便连接计算机或其它控制装置，实现无人职守。
● 故障状态显示，声光报警连动，避免产品失效运行。
● 模数化结构设计，性能优良，安装尺寸与国际同类产品相兼容。
● 设计独特，在超负荷或失效后自行脱离，避免火灾发生。
● 芯体采用可抽出式结构，可在不停电情况下安全更换。
● 报警端口输出，方便连接计算机或其它控制装置，实现无人职守。
● 故障状态显示，声光报警连动，避免产品失效运行。
选型说明：
１、工作电压的确定：交流220V电源，峰值为220×1.414=311V ，波动取10%，则最大电压为311×1.1=342V， 根据表－３最大交流电压应选355V。
２、限制电压的确定：PUM防雷过电压保护器的限制电压是指对电压进行限制后的电压，在表中就是各对应电流下的残压（8/20μs），此值只要低于被保护设备的最高耐压，就能对用电设备进行有效的保护，电气设备的耐压考核按国家标准基本在1200V以上。
３、峰值电流的确定：(以下表-1数据作为参考)
表－１ | |||
山区 | 空旷田野 | 城市边沿 | 城市中心 |
100kA | 40kA | 20kA | 5～10kA |
市内居民住宅 | 写字楼进线 | 写字楼楼层 | 写字间 |
5～10kA | 40kA | 20kA | 5～10kA |
最大峰值电流Umax | 5kA | 10kA | 20kA | 30kA | 40kA | 60kA |
极限峰值电流Umax | 10kA | 40kA | 40kA | 60kA | 60kA | 100kA |
| 能量耐压(2ms) | 100A | 100A | 200A | 400A | 400A | 500A |
产品说明书下载： JYB-SPD型2017.pdf | ||||||
